Pallonivelet ja holkit ovat kaksi kriittisintä kulumiskomponenttia ajoneuvon jousituksessa ja ohjausjärjestelmässä. Pallonivelet ovat pallomaisia kääntöpisteitä, jotka yhdistävät pyörän navan jousituksen ohjausvarsiin mahdollistaen sekä pyörimisen että kulmaliikkeen. Holkit ovat lieriömäisiä kumi- tai polyuretaaniholkkeja, jotka pehmustavat ja eristävät metallin välisen kosketuksen jousituksen kääntöpisteissä. Molemmat on vaihdettava, kun niissä näkyy mitattavaa välystä, halkeilua tai kohinaa – tyypillisesti jokaisessa 70 000 - 150 000 mailia riippuen ajo-olosuhteista, materiaalin laadusta ja huoltotiheydestä. Kuluneita huomioimatta pallonivelet ja holkit on yksi johtavista syistä renkaiden ennenaikaiseen kulumiseen, kohdistusvirheisiin ja ohjauksen hallinnan menettämiseen.

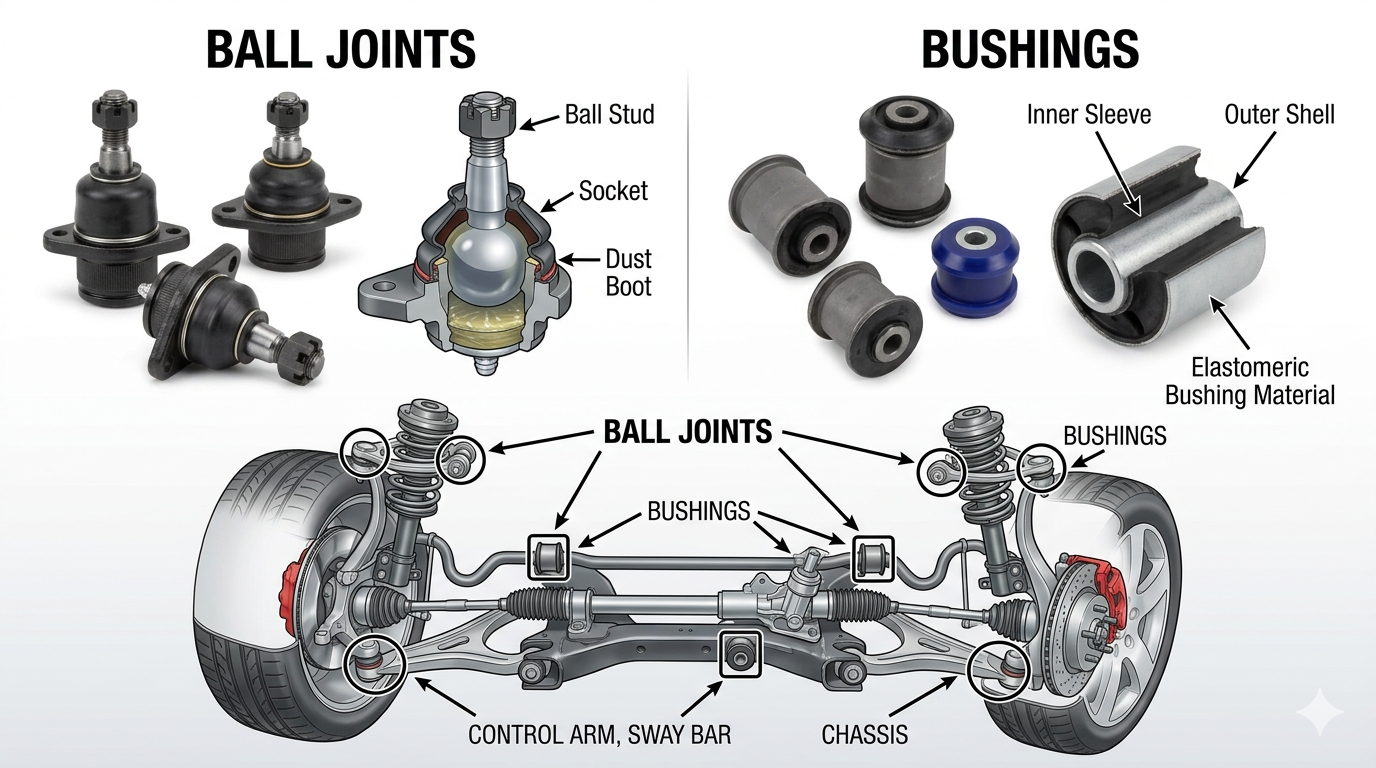

Mitä ovat pallonivelet? Toiminta, suunnittelu ja sijainti

Pallonivel on joustava nivel, joka koostuu karkaistusta teräksestä valmistetusta kuulapultista, joka on sijoitettu voideltuun hylsykoteloon ja joka on suunniteltu kantamaan sekä kutaimaa että mahdollistamaan usean akselin liikkeen samanaikaisesti. Ajattele sitä ihmisen lonkkanivelenä – sen täytyy tukea huomattavaa painoa samalla kun se pyörii vapaasti useisiin suuntiin sitoutumatta tai menettämättä asennon tarkkuutta.

Tyypillisessä etujousitusjärjestelmässä jokaisella etupyörällä on vähintään yksi pallonivel — tavallisesti sekä ylempi että alempi pallonivel kaksoisvarsijärjestelmissä tai yksi alempi pallonivel MacPherson-tukijärjestelmissä. Takajousituksissa voi olla itsenäisiä monilenkkirakenteita kahdesta neljään palloniveltä pyörää kohti .

Pallonivelet toimivat kahdessa eri roolissa niiden sijainnista riippuen:

• Kantavat pallonivelet kantaa ajoneuvon painoa. MacPherson-joustoasennuksissa alempi kuulanivel kantaa täyden jousituskuorman ja kuluu nopeammin kuin nivelet kaksoisvarsijärjestelmissä, joissa kuorma jakautuu kahdelle nivelelle.
• Seuraavien pallonivelten ohjaa liikettä, mutta kantaa mahdollisimman vähän pystysuoraa kuormaa. Nämä kestävät yleensä pidempään, mutta vaativat silti tarkastuksen, koska niiden vika vaikuttaa ohjausgeometriaan.

Nykyaikaiset tiivistetyt kuulanivelet ovat esivoideltuja ja huoltovapaita. Kuitenkin vanhemmat tai suorituskykyyn tähtäävät mallit sisältävät rasvanipat (Zerk-liittimet), jotka on voideltava joka 15 000 - 30 000 mailia käyttöiän pidentämiseksi.

Mitä holkit ovat? Toiminto, materiaalit ja tyypit

Holkki on lieriömäinen vuoraus – joka on tyypillisesti valmistettu kumista, polyuretaanista tai suorituskykysovelluksissa pallomaisesta laakerimetallista – puristettuna jousitukseen tai ohjauskomponenttiin vaimentamaan iskuja, vähentämään melua ja ylläpitämään nivelgeometriaa. Aina kun kahden metallisen ripustusosan täytyy pyöriä tai taipua toisiaan vasten, niiden välissä on holkki metallin välisen kosketuksen estämiseksi.

Holkkeja löytyy koko jousituksesta ja ohjausjärjestelmästä, mukaan lukien:

• Ohjausvarren holkit — ylemmän ja alemman ohjausvarren sisäkääntöpisteissä
• Kääntötangon (vakaintangon) holkit ja päätylenkin holkit — kallistuksenvaimentimen kiinnittäminen apurunkoon ja lenkkeihin
• Tukitangon holkit — kiristys-/puristustankojen takanivelessä
• Takavarren holkit — takavarsijousituksissa ja puoliperäisissä varsijousituksissa
• Apurungon holkit — koko apurungon eristäminen alustasta
• Ohjaustelineen holkit — ohjaustangon asentaminen apurunkoon

Kumi vs. polyuretaaniholkit: kumpi on parempi?

Kumiholkit ovat OEM-standardi, koska ne vaimentavat tärinää ja tiemelua tehokkaimmin , joka tarjoaa vaatimustenmukaisen kyydin hieman epämääräisen käsittelyn kustannuksella rajalla. Polyuretaaniholkit ovat kovempia, vakaampia ja kestävämpiä öljylle, otsonille ja äärimmäisille lämpötiloille – ne tarjoavat terävämmän ohjausvasteen ja pidemmän käyttöiän (usein 2–3 kertaa pidempi kuin kumi ) lisääntyneen NVH-välityksen (Eiise, Vibration, Harshness) kustannuksella matkustamoon.

Pallonivelet vs. holkit: keskeiset erot yhdellä silmäyksellä

Kuvateksti: Pallonivelten ja holkkien suora vertailu kahdeksan keskeisen ominaisuuden mukaan, mukaan lukien toiminta, materiaalit, vikaoireet, käyttöikä ja vaihtokustannukset.

Varoitusmerkkejä kuluneista pallonivelistä ja holkeista

Varhaisin varoitusmerkki vioittuneista pallonivelistä ja holkkeista on epänormaali ääni – erityisesti kolina, vinkuminen tai koputtava ääni etujousituksesta ajettaessa töyssyjen yli tai käännettäessä hitaalla nopeudella. Pallonivelvaurion ja holkkivian välisen eron tunnistaminen varhaisessa vaiheessa estää sekä turvallisuusriskit että renkaiden, kohdistuksen ja ohjauskomponenttien kaskadivauriot.

Pallonivelten kulumisen merkkejä

• Kolinaa tai jyskyttävää ääntä etujousituksesta osuessaan kuoppiin, nopeustöistöön tai epätasaisiin tienpintoihin – luotettavin varhainen ilmaisin
• Vaeltava tai epämääräinen ohjaus — ajoneuvo ajautuu hienovaraisesti ilman ohjauspanosta, mikä vaatii jatkuvia pieniä korjauksia
• Ohjauspyörän tärinä maantienopeuksilla, erityisesti 50–70 mph:n välillä, johtuen pyörän löysästä geometriasta
• Renkaiden epätasainen tai höyhenen kuluminen - tyypillisesti eturenkaiden sisä- tai ulkoreunassa, mikä osoittaa, että pyörän kallistuskulma muuttuu dynaamisesti nivelen liikkuessa liikaa
• Silmämääräisen tarkastuksen virhe: enemmän kuin 0,5 mm aksiaalinen välys or 1,5 mm säteittäinen välys mittakellolla mitattuna osoittaa kuluneen pallonivelen, joka vaatii välitöntä vaihtoa

Kuluneiden holkkien merkkejä

• Narisee tai narisee jousituksen kääntöpisteistä hitaiden pysäköintien aikana tai kun paino siirtyy kohoumien yli – kumin kuivuminen on yleisin syy
• Koputtaa tai kolina — tyypillisesti vähemmän terävä kuin pallonivelen isku; enemmän onttoa iskua, kun metalli koskettaa metallia vaurioituneen holkin läpi
• Vähentynyt ohjauksen terävyys — ajoneuvo tuntuu "kelluvalta" tai epätarkalta suunnanmuutoksissa, kun ohjausvarren geometria muuttuu kuormituksen alaisena
• Näkyvää halkeilua tai repeytymistä kumiholkin materiaalista, näkyvissä ohjausvarren sisäkääntöpisteissä alavaunun visuaalisen tarkastuksen aikana
• Jarrukellus tai rungon liiallinen kallistus — kuluneet kääntötangon holkit ja päätylenkit mahdollistavat rungon kallistumisen enemmän kuin kallistuksenvaimennin on suunniteltu sallimaan

Pallonivelten ja holkkien tarkastus: Vaiheittainen opas

Kunnollinen pallonivelen ja holkkien tarkastus edellyttää ajoneuvon turvallisen nostamisen, jotta jousitus roikkuu vapaasti — älä koskaan suorita tätä tarkastusta auton pyörien päällä, sillä kuorma peittää nivelen välyksen.

Pallonivelten tarkastus

1. Nosta ja tue ajoneuvoa tunkissa seisoo rungon alla (ei ohjausvarsien), joten jousitus putoaa täysin.
2. Tartu renkaan ylä- ja alaosaan (kello 12 ja 6 asennot) ja keinuta sitä lujasti sisään ja ulos. Kaikki havaittavat liikkeet viittaavat pallonivelten kulumiseen — kantavat nivelet, 0 mm välys on hyväksyttävä raja useimmissa OEM-eritelmissä.
3. Tartu renkaaseen kello 9 ja 3 asennoista ja heiluta sitä sivuttain. Sivulta sivulle välys tässä asennossa viittaa pyöränlaakerien kulumiseen pallonivelten sijaan.
4. Käytä valitsinta Tarkka mittaus: kiinnitä ohjausvarteen ja aseta mittapää palloniveltappia vasten. Mikä tahansa yllä oleva lukema 0,5 mm aksiaalinen tai 1,5 mm radiaalinen vaatii yleensä vaihdon.
5. Tarkista pölysuoja visuaalisesti – repeytynyt tai puuttuva saapas mahdollistaa saastumisen ja nopeuttaa sisäistä kulumista nopeasti. Pelkästään repeytynyt saappa on useimpien ammattitarkastusstandardien vaihtoperuste.

Holkkien tarkastus

1. Ajoneuvon ollessa nostettuna , käytä kirkasta taskulamppua ja peiliä tarkastaaksesi silmämääräisesti kaikki käytettävissä olevat ohjausvarret, kääntötanko ja takavarren holkit halkeamien, repeytymien tai puristumien varalta (kumin puristuminen ulos kotelosta).
2. Käytä vääntöpalkkia levitetään varovasti ohjausvarteen jokaisen holkin paikan lähellä. Liike suurempi kuin 3-4 mm mihin tahansa suuntaan tarkoittaa holkkivikaa.
3. Tarkista öljyn likaantuminen - Öljyinen, turvonnut tai värjäytynyt kumi osoittaa, että holkki on imenyt öljytuotteita (yleistä moottorin tai vaihteiston lähellä), mikä kiihdyttää merkittävästi huononemista.

Kumi vs. polyuretaaniholkit: Yksityiskohtainen vertailu

Kuvateksti: OEM-kumiholkkien ja polyuretaaniholkkien vertailu yhdeksän suorituskyvyn, kestävyyden ja käyttökriteerin perusteella, jotta voit valita oikean holkkimateriaalin ajoneuvollesi.

Pallonivelten ja holkkien vaihto: kustannukset, työvoima ja mitä odottaa

Pallonivelten ja holkkien vaihtaminen yhteen yhden jousitushuoltokäynnin aikana säästää huomattavia työvoimakustannuksia , koska molemmat osat vaativat pyörän irrottamisen, jousituksen purkamisen ja korjauksen jälkeisen linjauksen – työt, jotka menevät lähes kokonaan päällekkäin.

Tyypilliset vaihtokustannukset

• Pallonivelen vaihto (yksi kulma): 150–350 dollaria osat ja työvoima useimmille henkilöautoille. Kuorma-autot ja katumaasturit, joissa on sisään painetut kuulanivelet raskaissa ohjausvarsissa, vaihtelevat 300–600 dollaria per kulma .
• Ohjausvarren holkin vaihto: 80–200 dollaria per ohjausvarsi, jos holkit vaihdetaan erikseen. Uusien holkkien puristaminen ja puristaminen sisään vaatii hydraulipuristimen – useimmat kaupat vaihtavat koko ohjausvarsikokoonpanon, kun holkin vaihtohinta lähestyy kootun varren hintaa, mikä on yleistä monissa nykyaikaisissa ajoneuvoissa.
• Ohjausvarren täydellinen vaihto (käsivarren pallonivelholkit kokoonpanona): 200–500 dollaria per kulma useimmille ajoneuvoille – usein taloudellisin reitti, kun sekä pallonivelet että holkit ovat kuluneet samanaikaisesti.
• Nelipyörän kohdistus jousituksen jälkeen: lisää 80-150 dollaria — pakollinen pallonivelen tai ohjausvarren holkin vaihdon jälkeen.

Pitäisikö kuulanivelet ja holkit vaihtaa pareittain?

Kyllä – molempien puolien vaihtaminen samanaikaisesti on ammattiammattilaisten standardisuositus kun ajettu yli 80 000 mailia tai kun ajoneuvo on yli 8 vuotta vanha. Komponentit kuluvat samalla nopeudella vastaavan kilometrimäärän ja ympäristöaltistuksen vuoksi. Jos vain viallinen puoli vaihdetaan, vastakkainen puoli epäonnistuu todennäköisesti 12–18 kuukauden kuluessa, mikä edellyttää saman työvoimakustannusten toistamista.

Pallonivelten ja holkkien kulumista kiihdyttävät tekijät

Ajo-olosuhteet ja ajoneuvon kuormitus vaikuttavat pallonivelten ja holkkien käyttöikään enemmän kuin ajokilometrit yksinään — 50 000 mailia ajetussa ajoneuvossa epätasaisilla maaseututeillä voi olla huonompi jousituksen kuluminen kuin ajoneuvossa, jolla on 100 000 mailia.

• Epätasaiset tai päällystämättömät tiet: Kuoppaiskut aiheuttavat iskukuormia 3–5 kertaa normaalia tiekuormaa suurempi palloniveliin. Yksittäinen voimakas isku kuoppaan voi vääntää pallon hylsyä tai murtaa kuluneen kumiholkin.
• Raskas hyötykuorma tai hinaus: Ajoneuvon kuormaus yli sen nimelliskokonaismäärän lisää pallonivelen kuormitusta vastaavasti. Hinaus suurimmalla nimelliskapasiteetilla lyhentää jatkuvasti pallonivelen käyttöikää arvioidulla 20–35 % verrattuna kuormittamattomaan käyttöön.
• Nostetut jousitukset: Jousituksen nostosarjat lisäävät vetoakselin ja pallonivelten toimintakulmia suunnittelualueensa yli, mikä nopeuttaa kulumista dramaattisesti – lyhentää usein pallonivelen käyttöikää. 30 000-50 000 mailia raskaasti nostetuissa kuorma-autoissa.
• Laiminlyöty kohdistus: Virheellinen kohdistus aiheuttaa epätasaista sivukuormitusta pallonivelissä ja epänormaalia joustojännitystä holkkeihin. Ajoneuvo, jossa vain 0,5° ylikuormitusta voi nopeuttaa sisemmän pallonivelen kulumista jopa 40 %.
• Revityt pölysaappaat: Kun pallonivelen tai holkin suojakansi on repeytynyt, lian, hiekan ja veden sisäänpääsy alkaa välittömästi. Pallonivelen pesässä oleva saastunut rasva hankaa hylsyn vuorausta, mikä lyhentää jäljellä olevaa käyttöikää vuosista kuukautta .
• Suola- ja korroosioympäristöt: Talvisuola tunkeutuu pallonivelkoteloiden ja ohjausvarsien väliin, tarttuu osiin ja kiihdyttää ulkoista korroosiota, joka lopulta vaarantaa itse nivelkotelon.

Epäonnistuneiden pallonivelten huomioimatta jättämisen seuraus: Turvallisuusnäkökulma

Täysin viallinen pallonivel – sellainen, jossa nasta irtoaa hylsystä – aiheuttaa välittömän ja täydellisen ohjauksen ja pyörän hallinnan menetyksen , jonka National Highway Traffic Safety Administration (NHTSA) luokittelee katastrofaaliseksi turvallisuusvikaksi. Kun alempi pallonivel irtoaa, pyörä painuu sisäänpäin (negatiivinen camber-vika), kara putoaa, eikä ajoneuvolla ole ohjaus- tai jarrutusoikeutta kyseisessä kulmassa.

NHTSA:n tiedot osoittavat sen jousitusosien viat - mukaan lukien pallonivelet — osuus on noin 5000 moottoriajoneuvon kolaria vuodessa Yhdysvalloissa. Toisin kuin holkkivika, joka heikentää suorituskykyä asteittain, pallonivelen vika voi olla äkillinen ja ilman lisävaroitusta ensimmäisen kolahdusvaiheen jälkeen.

Käytännön turvallisuussääntö: Mikä tahansa mitattavissa oleva välys kantavassa pallonivelessä on välitön vaihto . Kuluneille kantaville pallonivelille ei ole hyväksyttävää "monitori ja aja" -kynnystä.

Usein kysyttyjä kysymyksiä pallonivelistä ja holkeista

Johtopäätös: Pallonivelten ja holkkien terveyden priorisoinnista ei voida neuvotella

Pallonivelet ja holkit work as a system — kun jompikumpi heikkenee, toinen pakotetaan kompensoimaan, mikä kiihdyttää kulumista koko jousituksen alueella. Niiden käsitteleminen erillisinä, itsenäisinä huolenaiheina johtaa epätäydellisiin korjauksiin, toistuviin kohdistuksiin ja jatkuvaan renkaiden kulumiseen.

Käytännöllinen takeway: tarkasta pallonivelet ja holkit Vaihda kuluneet komponentit akselipareittain jokaisella rengaskierroksella (5 000–7 500 mailin välein), noudata aina jousitusta nelipyöräsuuntauksella ja valitse ajoneuvosi käyttötarkoitukseen sopiva komponenttien laatu – OEM-kumia mukavuudelle päivittäiselle kuljettajalle, polyuretaani suorituskykyyn tai raskaisiin sovelluksiin.

Täydellinen etujousituksen päivitys – mukaan lukien molemmat pallonivelet ja holkit - maksaa tyypillisesti 600–1 200 dollaria useimmissa henkilöautoissa ja on yksi tehokkaimmista ylläpitoinvestoinneista, jotka ovat saatavilla turvallisuuden ja ajodynamiikan palauttamiseen kaikissa ajoneuvoissa, jotka ovat yli 80 000 mailia.
